Zincirler

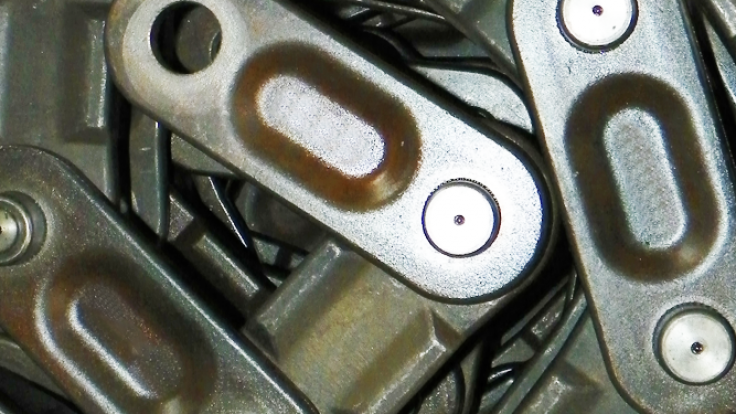

ZİNCİRİN YAPIMI
Pimler ve burçlar değişik geometrik yapılarda üretilmiştir. Geometrilerdeki bu farklılık, montajın ve demontajın uygun yön ve metotla yapılmasını sağlar.
ZİNCİR SPESİFİKASYONLARI |
|
| BAKLA | Alaşımlı imalat çeliğinden, dövme metoduyla şekillendirilerek imal edilmektedir. Islah edilerek kopma mukavemeti 1100 ~ 1200 N/mm2 olacak şekilde özel tezgahlarda dövülmektedir. |
| PİM | Alaşımşı imalat çeliğinden imal edilerek kopma mukavemeti 930 ~ 1030 N/mm2 değerlerinde tutulmuştur. Daha sonra indiksiyon ve sertleştirme metoduyla yüzey sertliği 58-60 HRC’ye gelmesi sağlanmıştır. |
| BURÇ | Elevatördeki çalışma prensibi sebebiyle zincir tahrik grubu üzerinde çalışmaktadır. Bu sebepten burç malzemesinin sementasyon malzemesi olma zorunluluğu vardır. Kullanılan alaşımlı burçlar, özel atmosferik kontrollü fırınlarda semente edilerek imal edilmekte daha sonra taşlanarak mamül haline getirilmektedir. |

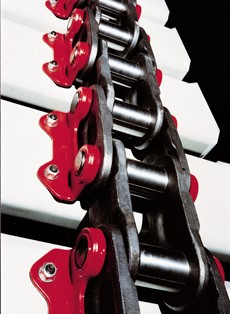

ELEVATÖR ZİNCİR TİPLERİ
| TİP | HATVE (mm) | KOPMA YÜKÜ (kn) | KOVA ARALIĞI (mm) | KOVA DERİNLİĞİ (mm) | KOVA GENİŞLİĞİ (mm) |
| DA A1 | 140 | 440 | 280 | 210 | 200 ila 400 |
| DA B3 | 152.4 | 760 | 304.8 | 250 | 280 ila 560 |
| DA B4 | 152.4 | 980 | 304.8 | 250 | 280 ila 560 |
| DA B5 | 177.8 | 1120 | 355.6 | 285 | 400 ila 560 |
| DA 06 | 177.8 | 1080 | 355.6 | 285 | 400 ila 800 |
| DA 13 | 177.8 | 1500 | 355.6 | 285 | 400 ila 1000 |
| DA 15 | 177.8 | 1600 | 355.6 | 285 | 630 ila 1100 |
